배관자재 산출을 위하여 수많은 Iso. dwg을 그리십니까?

Visit site for other comapany:

우리는 습관적으로 배관자재산출을 위하여

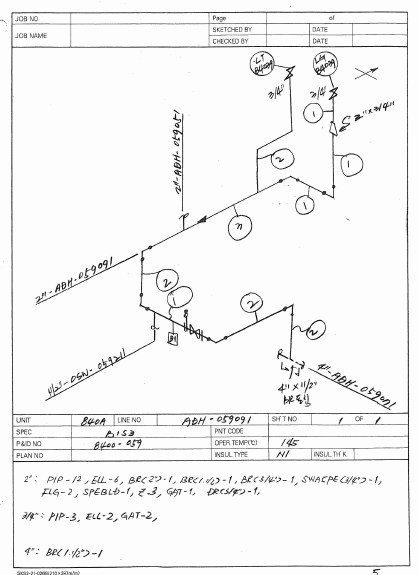

(1)수많은 Iso. dwg을 그리고
(2) MTO Coding, P&ID No., Line No., 작성자등을 도면에 표기하고
(3) 자재시스템에 MTO Coding을 입력하고,
(4) 입력된 MTO Coding을 Print 하여 Error check하고
(5) Errror 를 다시 수정하고
(6) Iso. dwg과 P&ID 를 대조해서 Check하여
(7) Error 발견하면 시스템에 들어가서 수정하고...
(8) Iso. dwg과 Plot Plan을 검토해서 배관의 형상이
제대로 되었는지? Pipe 길이와 Elbow 수량이 적절한지...

(9) 검토할 시간 없으니 랜덤체크하고...

(10) 시스템에 들어가있는 MTO Database는 잘 되어 있겠지????

vMTO-P&ID는 이러한 문제를 말끔히 해결하였습니다.
그럼 종전의 사고 방식의 틀을 깨고 P&ID에 직접 coding하고
Plot Plan에 라인 Routing을 작성하면 모든게 해결되는
vMTO system이 계발되었다는데?

꿈 같은 제안인데요...

vMTO system은 이러한 문제를 단숨에 완벽하게 해결합니다.

Routing Plan(Conceptual Dwg)으로 Pipe, Elbow의수량을
P&ID에 Pipe, Elbow를 제외하고 모든 MTO DB를 입력하고
위의 두 데이터를 프로그램으로 자동 추출합산하면 OK!

P&ID에 표기된 배관 Item은 P&ID로 check,

Routing Plan은 전 배관의 기본설계자료로도 사용하고

Pipe, Elbow의 수량도 자동으로 산출되니

일석삼조!

도면으로 Pipe, Elbow과학적이고 체계적인
방법으로 바꾸어 주어야 합니다.
